本實用新型公開了一種生物顆粒燃燒機，包括安裝板，所述安裝板的上端面固定安裝有機體，所述機體側壁的下部可拆卸安裝有擋板，所述擋板的上方安裝有點火器，所述機體的上方通過定位銷連接有頂板，所述機體的內部安裝有調節機構，所述調節機構的下端可拆卸連接有收集機構，本實用新型在調節機構的作用下能夠防護框沿垂直反向移動，而防護框的兩端通過滑動塊在機體的內部滑動，不會發生偏移，防護框的下壓會推動防護網下壓，在防護框和防護網的作用下能夠?qū)崿F(xiàn)燃料的壓縮，保證燃燒的充分性；且收集管外接積灰盒，而積灰盒的輸出端連接抽風機，啟動抽風機后，能夠?qū)C體內完成燃燒后的積灰抽入積灰盒內部，無需停機，便于收集，工作效率高。

1.一種生物顆粒燃燒機，包括安裝板（1），其特征在于：所述安裝板（1）的上端面固定安裝有機體（2），所述機體（2）側壁的下部可拆卸安裝有擋板（3），所述擋板（3）的上方安裝有點火器（4），所述機體（2）的上方通過定位銷（5）連接有頂板（6），所述機體（2）的內部安裝有調節機構（7），所述調節機構（7）的下端可拆卸連接有收集機構（8）。

2.根據權利要求1所述的一種生物顆粒燃燒機，其特征在于：所述擋板（3）為側置的T型結構，所述機體（2）的內側壁開設有與擋板（3）內端尺寸相適配的通槽，所述擋板（3）的內端安裝在通槽內。

3.根據權利要求1所述的一種生物顆粒燃燒機，其特征在于：所述點火器（4）對稱設置有六個。

4.根據權利要求1所述的一種生物顆粒燃燒機，其特征在于：所述機體（2）的上端面開設有螺紋孔，所述定位銷（5）為螺栓，且所述頂板（6）的內部設有沉孔，所述定位銷（5）安裝在沉孔內，且所述定位銷（5）與機體（2）通過螺紋相連接。

5.根據權利要求1所述的一種生物顆粒燃燒機，其特征在于：所述調節機構（7）包括固定框（701），所述固定框（701）通過連接軸（702）連接有氣缸（703），所述氣缸（703）的輸出端安裝有伸縮桿（704），所述伸縮桿（704）的下端通過連軸（705）連接有連接座（706），所述連接座（706）的下端面固定安裝有活動塊（707）。

6.根據權利要求5所述的一種生物顆粒燃燒機，其特征在于：所述固定框（701）的外端面和連接座（706）的內端面開設有尺寸相一致的安裝槽。

7.根據權利要求1所述的一種生物顆粒燃燒機，其特征在于：所述收集機構（8）包括滑動塊（801），所述滑動塊（801）的內端面固定安裝有防護框（802），所述防護框（802）的內部安裝有防護網（803），所述防護框（802）的上端面可拆卸安裝有收集管（804）。

8.根據權利要求7所述的一種生物顆粒燃燒機，其特征在于：所述滑動塊（801）、防護框（802）、防護網（803）和收集管（804）均為金屬材質所制。

一種生物顆粒燃燒機

技術領域

本實用新型屬于生物顆粒燃燒機技術領域，具體涉及一種生物顆粒燃燒機。

背景技術

生物質顆粒燃燒機是指以秸稈等農林業廢棄物顆粒為燃料，采用半氣化燃燒方式，有效地避免了秸稈顆粒在直接燃燒過程中的結渣等問題，并采用精確控制配風、進料、氣化和燃燒，在一體機內實現高效清潔燃燒，顆粒燃燒機直接輸出高溫火焰和煙氣，可直接配接鍋爐、工業窯爐等用能設備，市場廣泛，使用燃料為木屑顆?；蚪斩掝w粒生物質燃料；沸騰式半氣化燃燒加切線旋流式配風設計，使得燃料及燃燒完全；設備在微壓狀態下運行不發生回火和脫火現象，以可再生生物質能源為燃料，實現了能源的可持續利用，采用低溫分段燃燒技術、煙氣中氮的氧化物、二氧化硫、灰塵等排放低，是煤爐等最佳的替代品。

然而市面上各種的燃燒機仍存在各種各樣的問題，如現有技術中的生物顆粒燃燒機易發生染料的堆積，從而易導致燃料添加的速度不均，不易保持燃燒的穩定性，使得其實用性降低，具有一定的局限性，為此，我們提出一種生物顆粒燃燒機。

實用新型內容

本實用新型的目的在于提供一種生物顆粒燃燒機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種生物顆粒燃燒機，包括安裝板，所述安裝板的上端面固定安裝有機體，所述機體側壁的下部可拆卸安裝有擋板，所述擋板的上方安裝有點火器，所述機體的上方通過定位銷連接有頂板，所述機體的內部安裝有調節機構，所述調節機構的下端可拆卸連接有收集機構。

優選的，所述擋板為側置的T型結構，所述機體的內側壁開設有與擋板內端尺寸相適配的通槽，所述擋板的內端安裝在通槽內。

優選的，所述點火器對稱設置有六個。

優選的，所述機體的上端面開設有螺紋孔，所述定位銷為螺栓，且所述頂板的內部設有沉孔，所述定位銷安裝在沉孔內，且所述定位銷與機體通過螺紋相連接。

優選的，所述調節機構包括固定框，所述固定框通過連接軸連接有氣缸，所述氣缸的輸出端安裝有伸縮桿，所述伸縮桿的下端通過連軸連接有連接座，所述連接座的下端面固定安裝有活動塊。

優選的，所述固定框的外端面和連接座的內端面開設有尺寸相一致的安裝槽。

優選的，所述收集機構包括滑動塊，所述滑動塊的內端面固定安裝有防護框，所述防護框的內部安裝有防護網，所述防護框的上端面可拆卸安裝有收集管。

優選的，所述滑動塊、防護框、防護網和收集管均為金屬材質所制。

與現有技術相比，本實用新型的有益效果是：

（1）、該生物顆粒燃燒機，在氣缸和伸縮桿的作用下能夠?qū)崿F(xiàn)防護框沿垂直反向移動，而防護框的兩端通過滑動塊在機體的內部滑動，不會發生偏移，防護框的下壓會推動防護網下壓，在防護框和防護網的作用下能夠?qū)崿F(xiàn)燃料的壓縮，保證燃燒的充分性。

（2）、該生物顆粒燃燒機，收集管外接積灰盒，而積灰盒的輸出端連接抽風機，啟動抽風機后，能夠?qū)C體內完成燃燒后的積灰抽入積灰盒內部，無需停機，便于收集，工作效率高，實用性強。

附圖說明

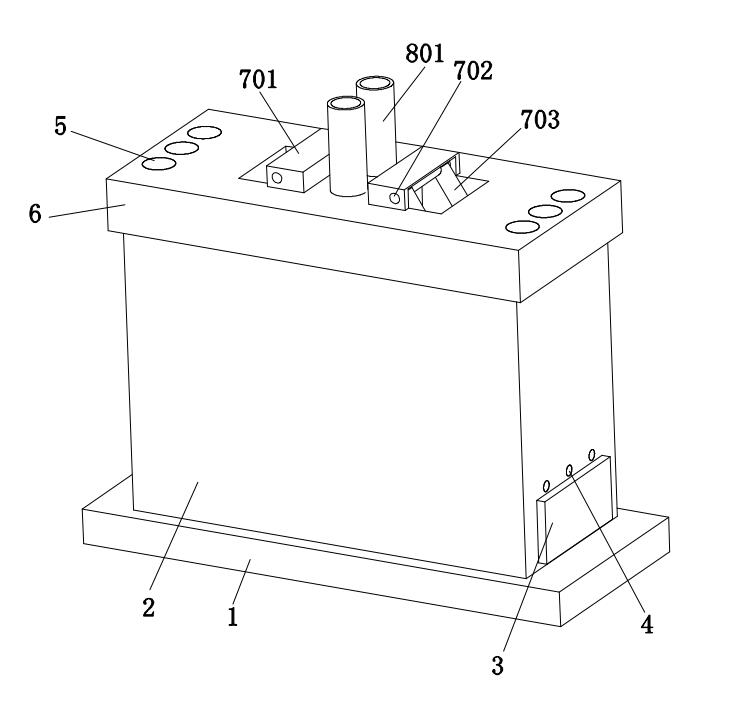

圖1為本實用新型的立體示意圖；

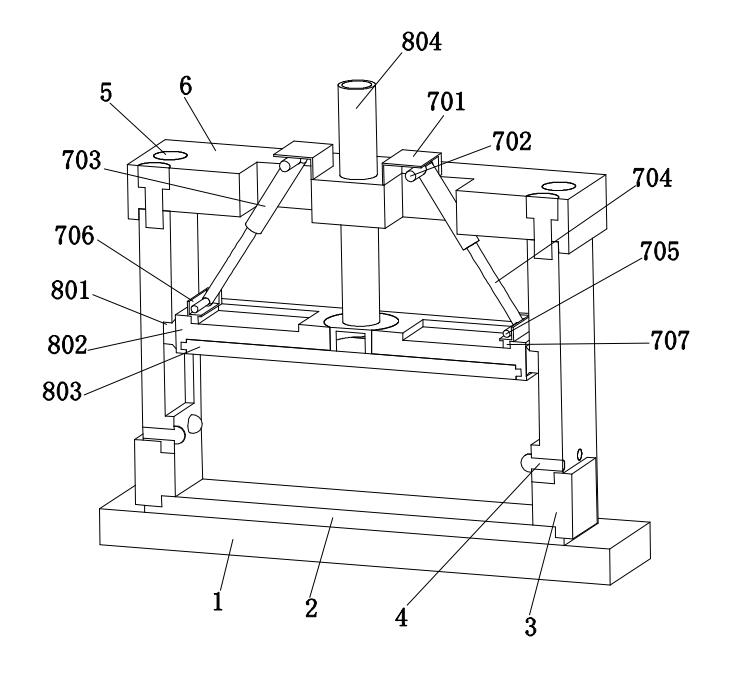

圖2為本實用新型內部結構的立體示意圖；

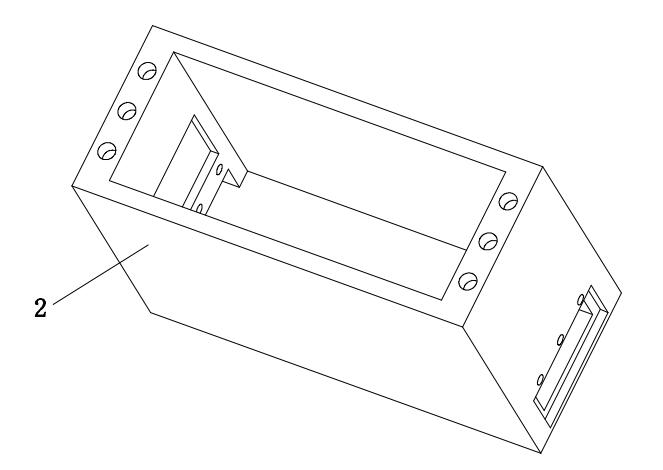

圖3為本實用新型中機體的立體示意圖；

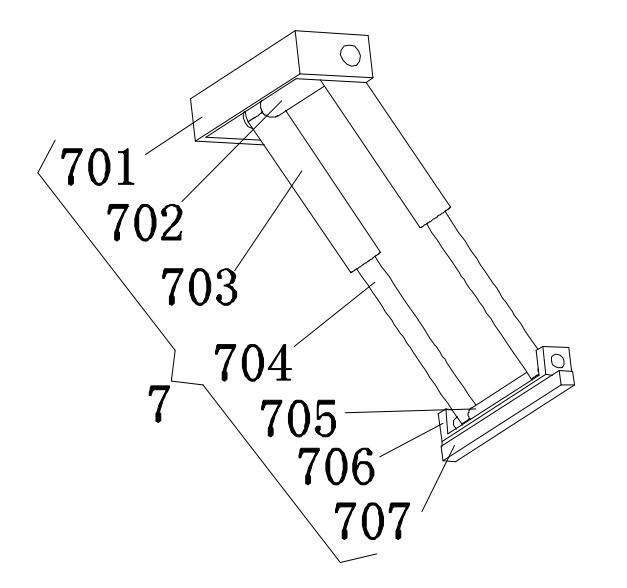

圖4為本實用新型中調節機構的立體示意圖；

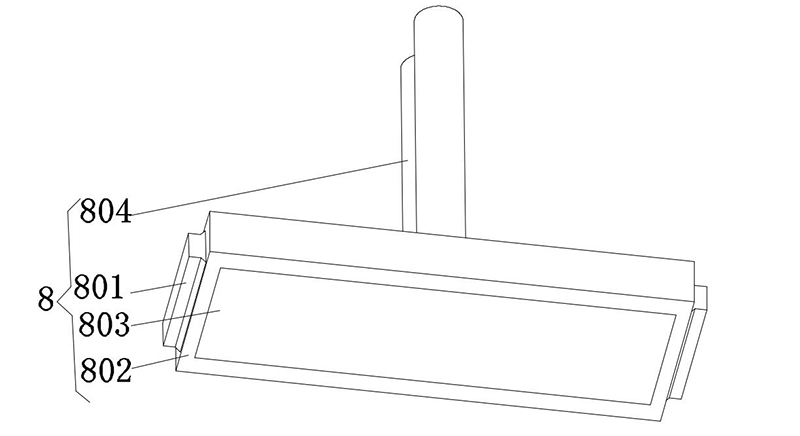

圖5為本實用新型中收集機構的立體示意圖。

圖中：1、安裝板；2、機體；3、擋板；4、點火器；5、定位銷；6、頂板；7、調節機構；701、固定框；702、連接軸；703、氣缸；704、伸縮桿；705、連軸；706、連接座；707、活動塊；8、收集機構；801、滑動塊；802、防護框；803、防護網；804、收集管。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-圖5，本實用新型提供一種生物顆粒燃燒機，包括安裝板1，安裝板1的上端面固定安裝有機體2，機體2側壁的下部可拆卸安裝有擋板3，擋板3的上方安裝有點火器4，機體2的上方通過定位銷5連接有頂板6，機體2的內部安裝有調節機構7，調節機構7的下端可拆卸連接有收集機構8。

本實施例中，優選的，擋板3為側置的T型結構，機體2的內側壁開設有與擋板3內端尺寸相適配的通槽，擋板3的內端安裝在通槽內，將擋板3拆下，能夠完成注料工作，當機體2在工作時，將擋板3安裝在通槽內，不影響機體2的工作。

本實施例中，優選的，點火器4對稱設置有六個，設置六個點火器4能夠?qū)崿F(xiàn)不同位置的燃料的點燃工作，工作的效果高，實用性強。

本實施例中，優選的，機體2的上端面開設有螺紋孔，定位銷5為螺栓，且頂板6的內部設有沉孔，定位銷5安裝在沉孔內，且定位銷5與機體2通過螺紋相連接，在定位銷5的作用下能夠保證機體2與頂板6的連接穩定性，且便于實現頂板6與機體2的拆分，利于操作。

本實施例中，優選的，調節機構7包括固定框701，固定框701通過連接軸702連接有氣缸703，在連接軸702的作用下能夠保證氣缸703與固定框701的連接穩定性，而通過對連接軸702的拆卸能夠?qū)崿F(xiàn)氣缸703的拆分；氣缸703的輸出端安裝有伸縮桿704，在氣缸703和伸縮桿704的作用下能夠?qū)崿F(xiàn)收集機構8的高度調節，從而能夠?qū)C體2內部的染料進行擠壓，保證燃燒的充分性；伸縮桿704的下端通過連軸705連接有連接座706，在連軸705的作用下能夠保證伸縮桿704與連接座706的連接穩定性，而通過對連軸705的拆分，便于實現伸縮桿704與連接座706的拆分；連接座706的下端面固定安裝有活動塊707，防護框802的上端面開設有與活動塊707尺寸相適配的滑動槽，且活動塊707為倒置的T型結構，通過活動塊707與滑動槽的配合能夠保證連接座706與防護框802練級穩定性，同時能夠?qū)崿F(xiàn)活動塊707在滑動槽內部滑動。

本實施例中，優選的，固定框701的外端面和連接座706的內端面開設有尺寸相一致的安裝槽，通過設置安裝槽便于對氣缸703和伸縮桿704的安裝。

本實施例中，優選的，收集機構8包括滑動塊801，滑動塊801的內端面固定安裝有防護框802，防護框802的內部安裝有防護網803，防護框802的上端面可拆卸安裝有收集管804，在調節機構7的作用下能夠?qū)崿F(xiàn)防護框802、防護網803和收集管804沿垂直方向移動，防護框802和防護網803的下壓能夠?qū)崿F(xiàn)燃料的壓縮，保證燃燒的充分性，而收集管804外接積灰盒，而積灰盒的輸出端連接抽風機，啟動抽風機后，能夠?qū)C體2內完成燃燒后的積灰抽入積灰盒內部，無需停機，便于收集。

本實施例中，優選的，滑動塊801、防護框802、防護網803和收集管804均為金屬材質所制，耐高溫性能佳。

本實用新型的工作原理及使用流程：該裝置使用時，將擋板3拆去，往機體2的內部注入燃料，完成注料后，再將擋板3安裝，在通過點火器4將燃料點燃，開啟氣缸703能夠調節實現伸縮桿704的伸縮，在氣缸703和伸縮桿704的作用下能夠?qū)崿F(xiàn)防護框802沿垂直反向移動，而防護框802的兩端通過滑動塊801在機體2的內部滑動，不會發生偏移，防護框802的下壓會推動防護網803下壓，在防護框802和防護網803的作用下能夠?qū)崿F(xiàn)燃料的壓縮，保證燃燒的充分性，而收集管804外接積灰盒，而積灰盒的輸出端連接抽風機，啟動抽風機后，能夠?qū)C體2內完成燃燒后的積灰抽入積灰盒內部，無需停機，便于收集。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
